气柜安装中数据转化模块的问题

 数据转化模块

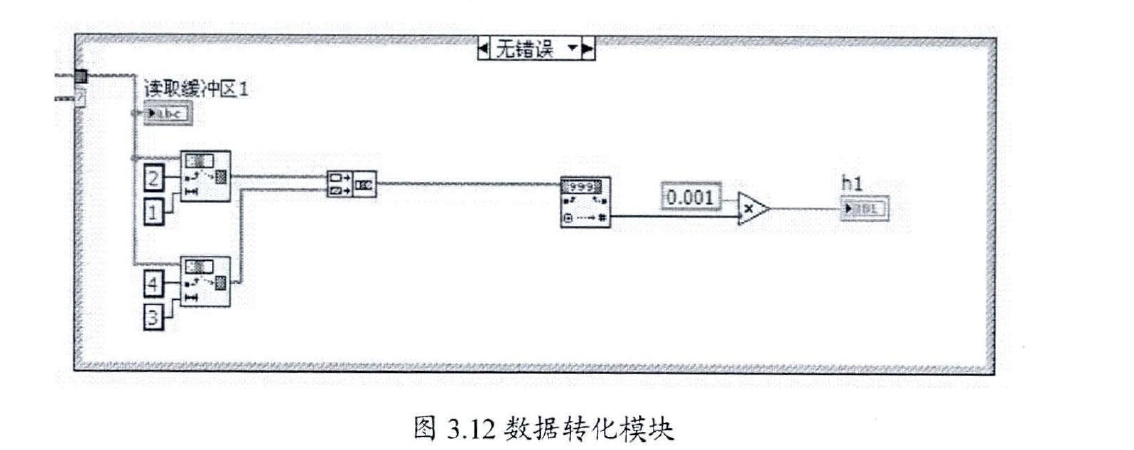

 数据转化模块将读取的格式为“ｓＮｑ＂ｈｃｘｘｘｘｘｘｘ＋ｃ＜ｔｎｎ＞”字符串数据，先截取有效字符串，再通过十进制数字符串至数值转换节点转换为实际的距离值，转化为一个十进制数，单位为ｍ。 数据转化模块程序如下图３．１２所示


  数据转化模块和数据转化模块与串口通讯模块之间使用生产者／消费者设计模式，生产者／消费者设计模式是多线程编程中最基本的设计模式，是事件处理器和队列消息处理器相结合构成的复合设计模式，使用非常普遍 ［２＂］。数据由生产者提供方，并由消费者进行消费方。生产者循环和消费者循环之间存在数据缓冲区，激光测距传感器返回的消息帖经过延时后进入ＶＩＳＡ读取节点的入口，而后消息喊被存入利用队列实现的数据缓冲区，由ＶＩＳＡ读取节点以字符串的形式取出指定字节长度的消息中贞。 数据缓冲区与队列类似，是一种先入先出（ＦＩＦＯ）的数据结构。数据缓冲区是一段设定长度的内存区域，默认可以存储１０２４个数据。数据缓冲区和队列之间的区别在于： 第一，初始化后的队列和数据缓冲区中都没有数据，当数据不断进入时对于数据缓冲区，区内数据未达到最大许可长度时，数据会不断增加。而对于队列来说，区内数据是否增加否增加取决于是否出队，即是否有读队列过程，如果入队速度小于出队速度，贝ｆｊ队列中将不会残留数据，如果出队速度小于入队速度，队列中的数据会不断增加。 第二，当队列和数据缓冲区内的数据都达到设定长度时，队列要求想要进入的线程等待直到队列中出现空闲位置，新数据才能入队；而数据缓冲区则不同，数据缓冲区将 根据数据进入缓冲区的先后顺序进行移出，也就是所谓的先入先出［２１］。 数据处理模块 数据处理模块由活塞平面最小二乘拟合、活塞平面倾斜度计算及报警、煤气柜柜位（容）检测及报警、活塞平面运动速度和加速度计算及报警等部分组成。其中，活塞平面最小二乘拟合的过程是通过在ＬａｂＶＩＥＷ编程中调用ＭＡＴＬＡＢ脚本节点实现的［２２］。 ＭＡＴＬＡＢ是（ＭＡＴｒｉｘＬＡＢｏｒａｔｏｒｙ矩阵实验室）的缩写，由美国ＭａｔｈＷｏｒｋｓ公司 开发。ＭＡＴＬＡＢ是一种功能强大的数学软件，在科技应用范畴内备受瞩目，可以进行可靠的数值计算和符号计算。对用户来说，将ＬａｂＶＥＷ软件与ＭＡＴＬＡＢ相结合使用，将会使虚拟仪器的数据处理功能变得更加强大。ＬａｂＶＩＥＷ中的ＭＡＴＬＡＢ脚本节点是通过使用ＡｃｔｉｖｅＸ技术来实现的。ＡｃｔｉｖｅＸ是由Ｍｉｃｒｏｓｏｆｔ公司定义的，是主要用于Ｉｎｔｅｒｎｅｔ的对象链接与嵌入技术（ＯＬＥ），它的出现 是为了实现网络上不同应用程序间交换信息的功能。ＡｃｔｉｖｅＸ模型包括以下几种技术：ＡｃｔｉｖｅＸ控件、ＡｃｔｉｖｅＸ脚本处理、Ａｃｔｉｖｅ文档、ＡｃｔｉｖｅＳｅｒｖｅｒ以及ＡｃｔｉｖｅＸ讨论。ＡｃｔｉｖｅＸ 脚本处理是配合使用了ＡｃｔｉｖｅＸ控件的处理过程，一般使用在例如ＶＢＳｃｒｉｐｔ和ＪａｖａＳｃｒｉｐｔ等脚本语言中，通过使用脚本语言，使程序的交互能力更强【２＾］。 活塞平面最小二乘拟合 由第二章所建立数学模型可知，连续测量点的坐标可分别表示为 ５（＾２，＞＾２，２２）＇Ｃ＂（Ｘ３，ｙ３，２３），Ｄ｛ｘ４，ｙ＾，ｚ＾），０｛ｘ＾，ｙ＾，ｚ＾）ｏ本系统建模形式Ｊ、Ｂ、Ｃ、Ｄ四点可表示为ｊ（ｒ，０，／ｊ广／＾），Ｃ（ｒ，０，／＾－／＾），Ｄ｛０，－ｒ，ｈ＾－ｈ＾），坐标原点、０（０’０，ＩＯ。其中ｒ为活塞半径。首先，需要由测量点Ｊ、Ｂ、Ｃ、Ｄ坐标分别用测量数据和已知条件表示出来，然后通过编写ＭＡＴＬＡＢｓｃｒｉｐｔ脚本节点最小二乘法拟合平面的程序图进行计算，
