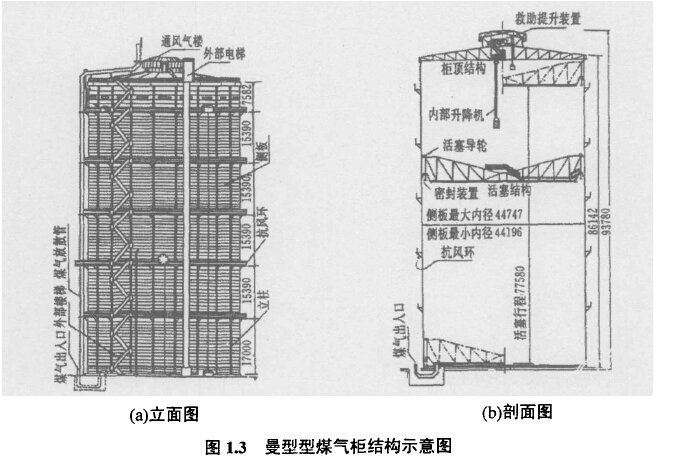

图1.3(a)和(b)分别为宝山公司12万m,正20边
曼型干式煤气柜的立面图和剖面图,
气柜是由立柱!L型钢侧板组成的正多边形棱柱体加劲壳体结构,主要由柜体!柜顶及内部活塞结构三大部分组成,另外还有一些附属设施,如外部电梯!外部楼梯!各种煤气放散管等。
1、柜顶部分

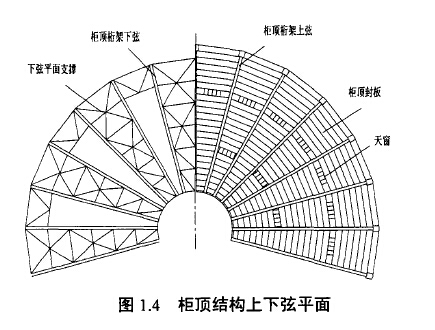

柜顶部分由中间环梁与放射状布置的析架!通风气楼!冷压成型的顶板!柜顶抗风环和内部吊笼平台组成,如图1.3(b)所示"柜顶析架是一片片放射状布置的析架,其一端支撑于立柱,另一端支撑于柜顶环梁,形成空间受力体系"对于这种跨度大!容积大的气柜,保证析架的刚度是至关重要的"该析架不象普通析架那样,在析架上弦设置水平支撑,而是采用了冷弯成型的肋板铺满柜顶,与彬
架上弦满焊,因冷弯成型的肋板具有强的刚度,这样,析架上弦有了连续的固定点"析架下弦采用了径向对角线布置的水平支撑和立撑"中心环梁将径向析架连为一体,形成刚度较大的体系,既能防雨又可共同抵御较大的外荷载。
柜体部分
柜体结构由立柱!冷弯成型的侧壁板和抗风环三大部件组成,是气柜的主要组成和受力部分"立柱!侧板和抗风环的介绍见第二章"整个结构主要承受竖向力!煤气压力!风荷载等荷载作用"柜体是一个正多边形加劲壳体结构,抗风环和立柱可以看作环向和竖向加劲肋"立柱本身没有支撑系统,它的稳定,主要靠各层抗风环作为立柱的弹性支撑点;另外,四周侧板与立柱连接在一起,从而对柱的稳定起决定作用"虽然气柜不象厂房柱有一套支撑系统,但整个结构是稳定的,不管受风荷载还是煤气压力,气柜变形是整体结构的变形,不会产生单根柱子变形。
活塞结构部分
气柜的筒体内,设有一个大活塞,煤气就贮存在活塞以下的空间内,此空间称为煤气室,而活塞以上部分称为空气室"活塞则随贮气量的变化而升降"活塞四周轴对称地设有配重块,以保持下部煤气压力恒定"活塞结构由中心放射状析架!水平支撑!垂直支撑等组成,析架下弦杆之间铺设卷边L型钢,用密封焊缝连成整体,使煤气不得泄漏"为保证活塞的顺利升降,在每片活塞析架的端部
设有总计为Zn对(上下弦端部各一个,共4n个)钢导轮,它们在立柱内表面上下滚动,对活塞起导向作用。
